• Используется совместно с датчиком для обнаружения открытия дверей через изменения магнитного поля;


• Предназначен для установки на дверь;

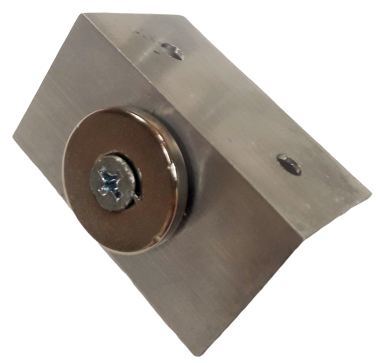

• Состоит из алюминиевого уголка длиной 25 мм, неодимового магнита и винтов для присоединения комплекта к дверям.

Рекомендации по установке монтажного комплекта и датчика ADM31 для контроля открытия дверей

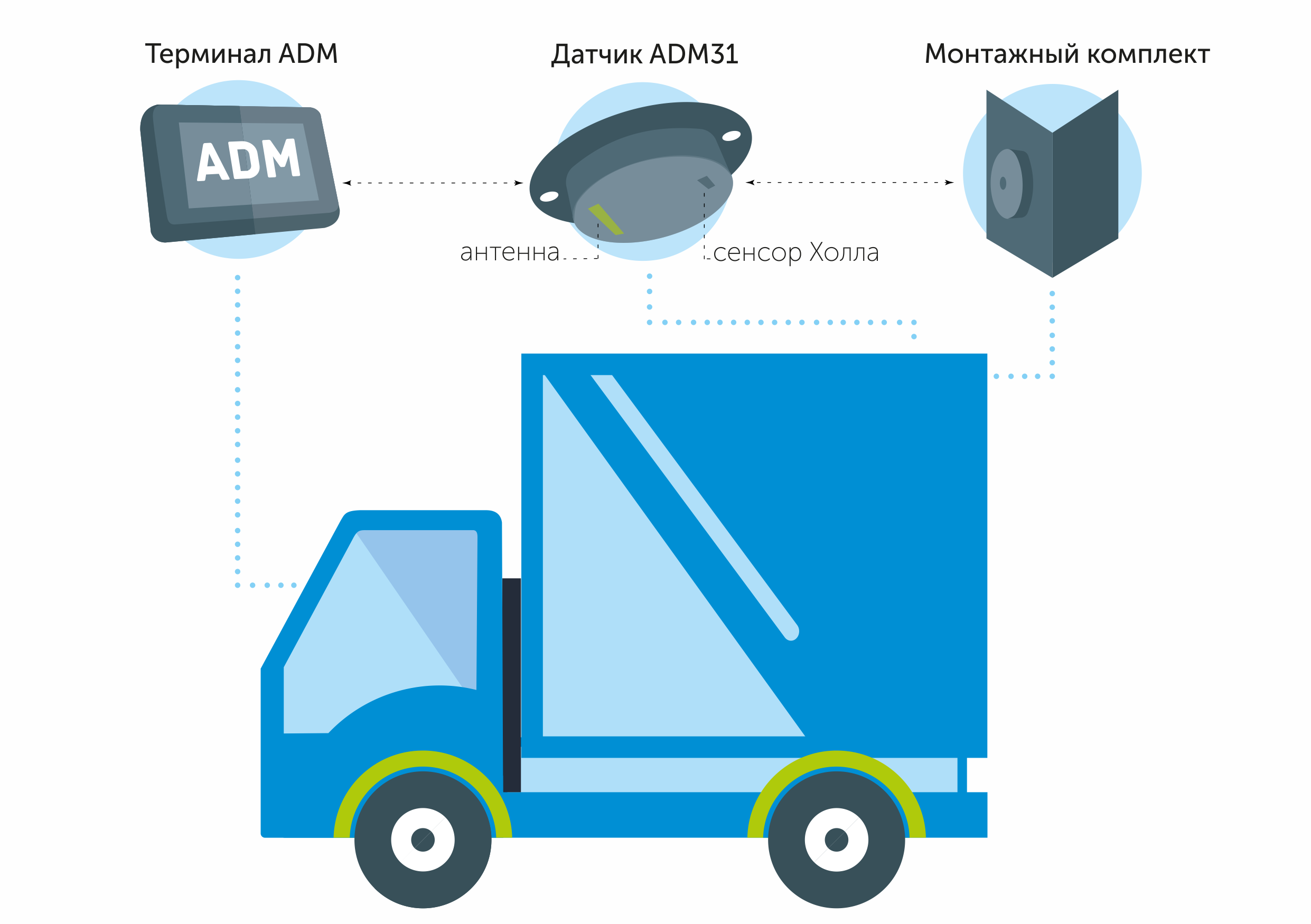

1. Датчик рекомендуется размещать антенной в сторону терминала и сенсором Холла, направленным к двери, на которой будет находиться монтажный комплект с магнитом;

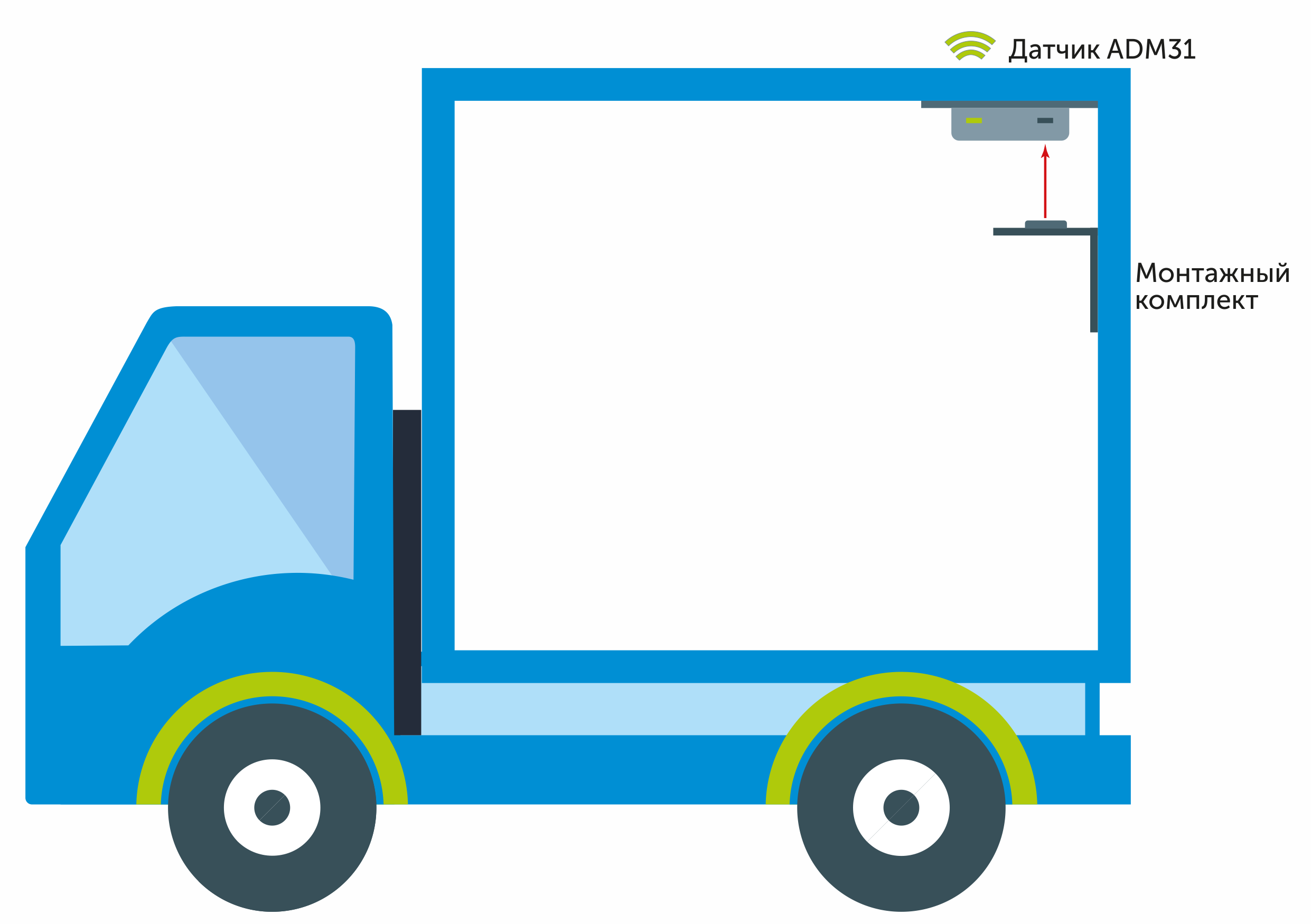

2. Монтажный комплект следует устанавливать так, чтобы при закрытии двери магнит и датчик ADM31 находились в одной вертикальной плоскости;

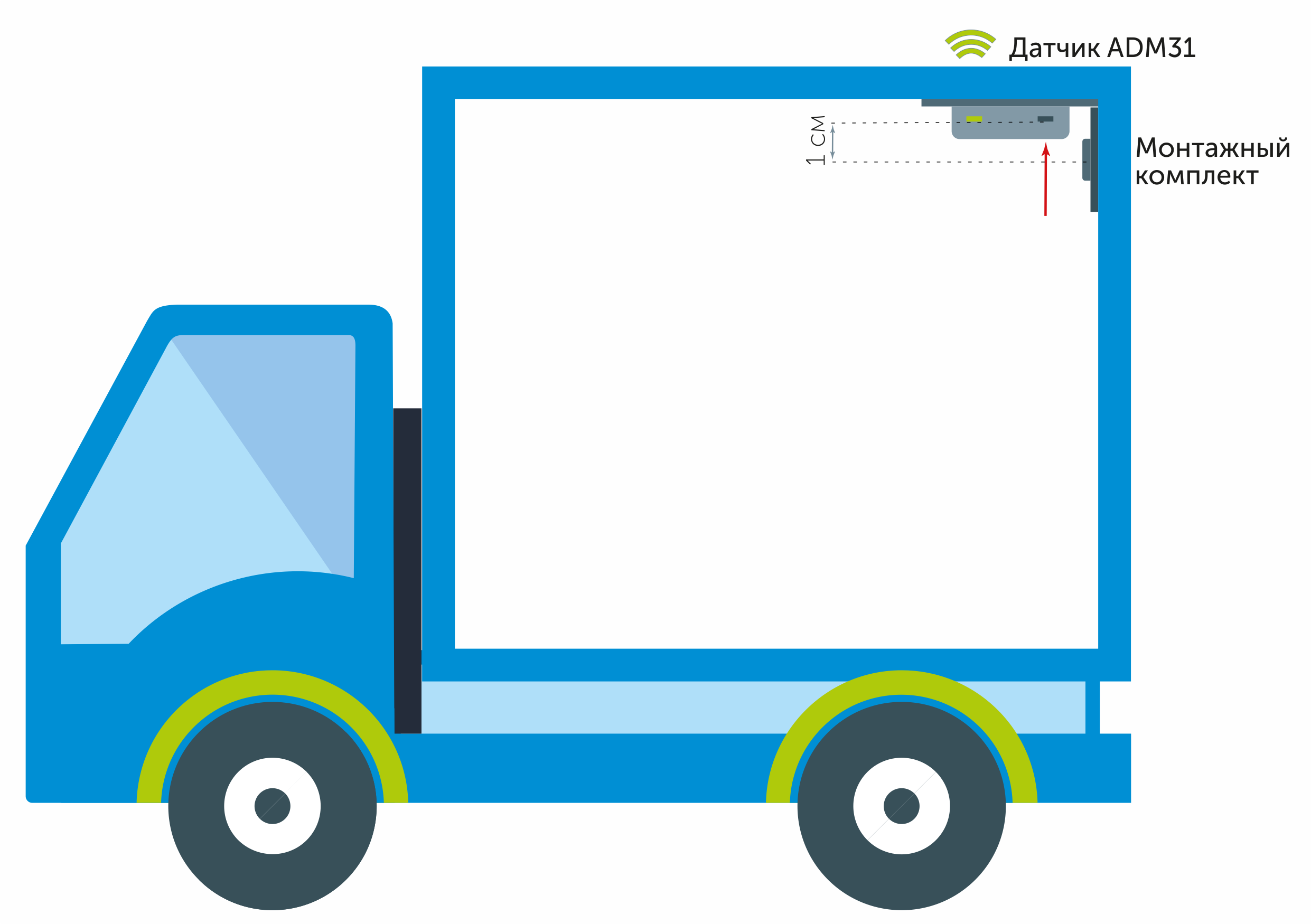

3. При этом нужно учитывать, что в случае расположения сенсора Холла и магнита на одной прямой, расстояние детектирования магнитного поля составляет не более 3 сантиметров. При приложении магнита к датчику в других проекциях - не более 1 сантиметра;

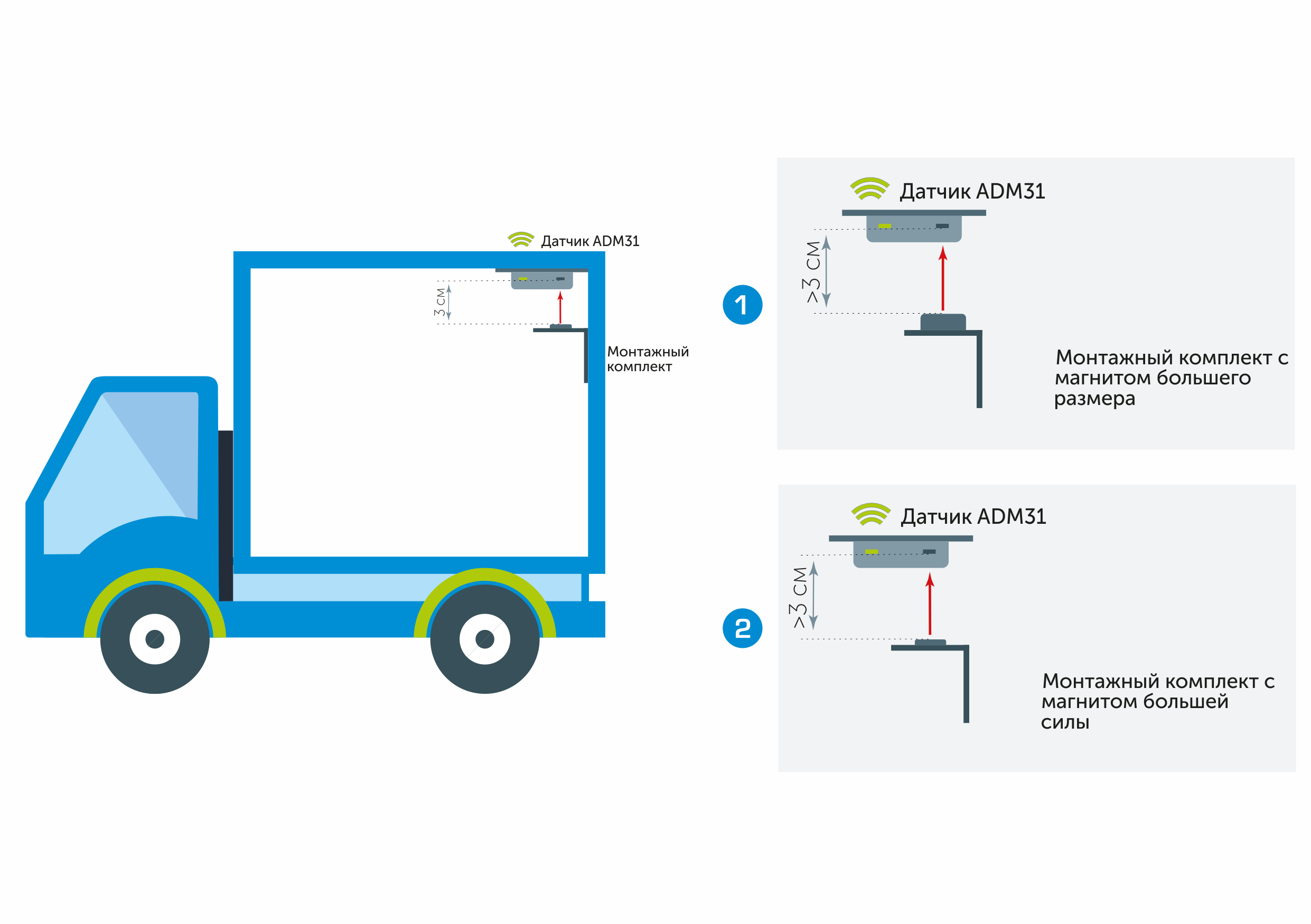

4. Для увеличения рабочего расстояния можно заменить штатный магнит на другой неодимовый, большего размера и/или силы.

Алгоритм работы датчика с сенсором Холла

Расположенный рядом с датчиком магнит провоцирует детектирование сенсором Холла магнитного поля. Это событие отражается как в показаниях датчика ADM31 в приложении “ADM BLE-конфигуратор”, так и в данных, отправляемых терминалом на телематический сервер.

При изменении состояния сенсора Холла (магнитное поле появилось или пропало) датчик начинает внеочередную передачу информационного сообщения. Терминал, получив эту информацию, также инициирует отправку точки с новыми данными на сервер. Таким образом, присутствует возможность оперативного реагирования на событие типа “открытие дверей” и прочих.
